輸煤皮帶智能巡檢機器人

1.背景

近年來電力行業不斷深入推動智能化、智慧化企業的建設并取得了良好的使用效果。但是，輸煤廊道的巡檢工作作為燃料輸送線業務的重要部分，勞動任務繁重，條件環境惡劣，目前仍然采用傳統的人工作業方式，存在效率偏低，及時性、安全性不高，可靠性、穩定性偏弱，誤報、漏報現象時有發生，視頻監視大量盲區，無法及時快速追蹤現場情況等諸多問題。

九江公司輸煤系統龐雜，巡檢工作量大，巡檢人員逐年退休，巡檢人員未來將形成一定缺口。因此需采用巡檢機器人代替巡檢人員的方案，在本項目中以#307皮帶廊道（兩條皮帶機）進行智能巡檢機器人應用探索，建設一套智能化巡檢管理系統，以提高巡檢效率和質量，改善人員工作環境，降低人員工作強度，保障人身和設備安全。

本智能巡檢系統配置智能巡檢機器人本體、本地監控后臺軟硬件、機器人充電系統、機器人通訊系統、皮帶撕裂檢測裝置軟硬件、機器人清潔車庫等設備。

鑒于輸煤廊道內潮濕多粉的工作環境，機器人外殼及機器人內部電氣元件設備防護均達到IP66等級。

智能掛軌巡檢機器人的標準件按照國家標準、行業標準選用標準件。

智能掛軌巡檢機器人所有部件能承受貯存、運輸和巡檢條件下所規定的各種環境條件，包括：氣候、力學、生物、電磁環境等。

總體實施

2.1概述

本項目利用一種可自主定位的高精度遠程巡檢機器人搭載紅外測溫儀、高清攝像機設備，配備氣體檢測模塊、粉塵濃度檢測模塊，實現對煤料輸送過程中溫度信息、圖像信息、可燃?xì)怏w濃度、粉塵濃度信息的采集獲取，并進行實時傳輸顯示。根據施工環境進行軌道鋪設，使有軌巡檢機器人可沿皮帶輸送線的輸送軌跡進行行走測量，起到無人值守的無盲區監測。

設計一套監控預警系統，可以實現對皮帶裂紋、運行溫度、煤溫度、粉塵濃度、氣體濃度的高效、可靠的監測，也可對輸送線的運輸情況進行實時監控，避免由于皮帶輸送機運輸故障給煤廠生產帶來不利影響。

監控預警系統同時具備根據測量數據進行溫度預警及故障分析等功能，為輸送管廊科學決策提供技術支持，在極大程度上提升選煤輸送過程中安全保障能力。

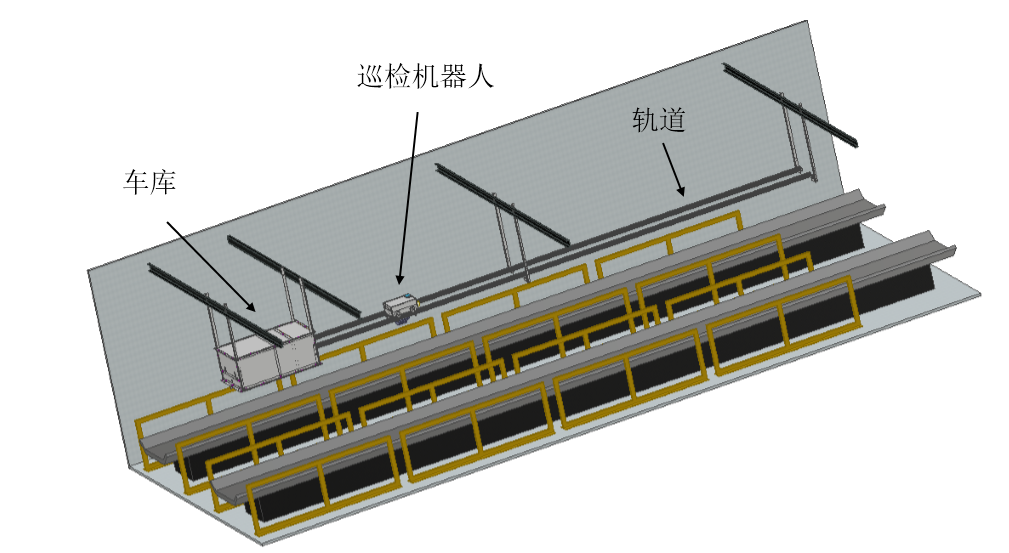

如圖2.1所示。系統由軌道、巡檢機器人、檢修平臺、巡檢設備組成，檢修平臺車庫為巡檢機器人休眠時間提供停車環境并可對其進行能源補充，并能有效隔絕現場粉塵對巡檢機器人停機時刻的干擾；軌道搭建根據現場施工環境，進行一種吊掛式軌道的鋪設；巡檢機器人的設計令其具備了一定的爬坡能力，同時其搭載了一種集高清攝像頭、紅外測溫儀、氣體濃度檢測、粉塵濃度檢測為一體的云臺式巡檢設備，可對輸煤管廊內兩條皮帶輸送線進行實時監控。

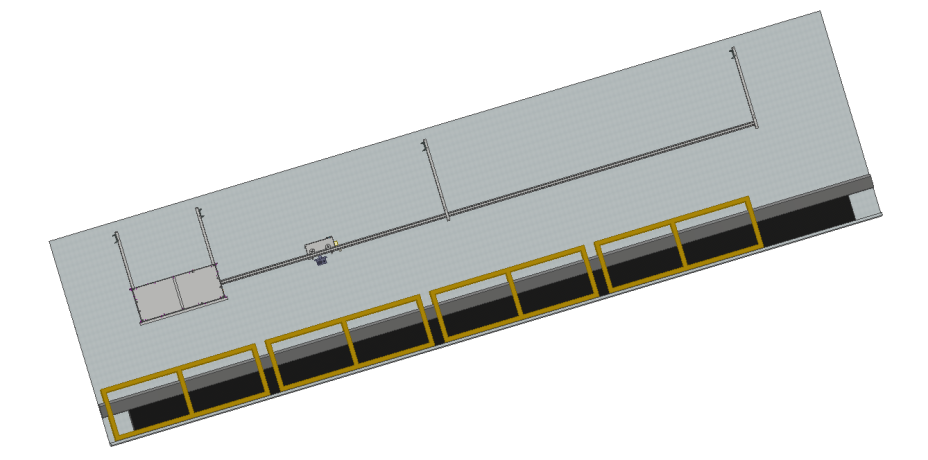

圖2.1 輸煤管廊輸送線巡檢方案圖
